بطاقة التقاط الإطارات إيثرنت ثنائية المنفذ 10 جيجابت بوه+ PCIe x4 (مبنية على شريحة إنتل)

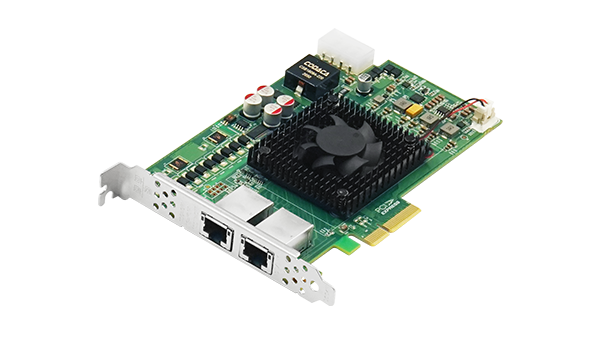

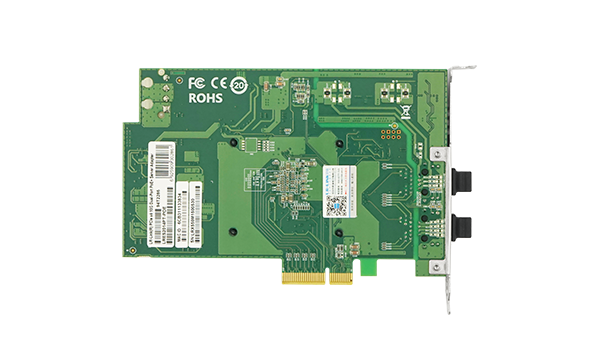

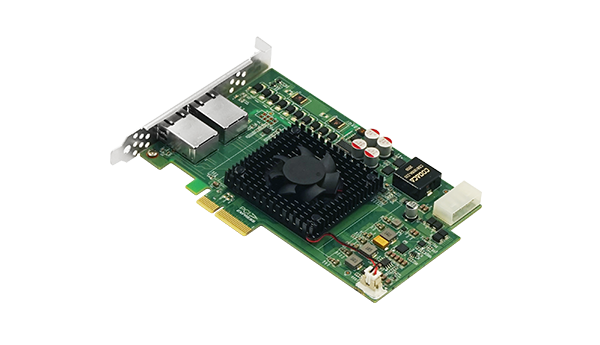

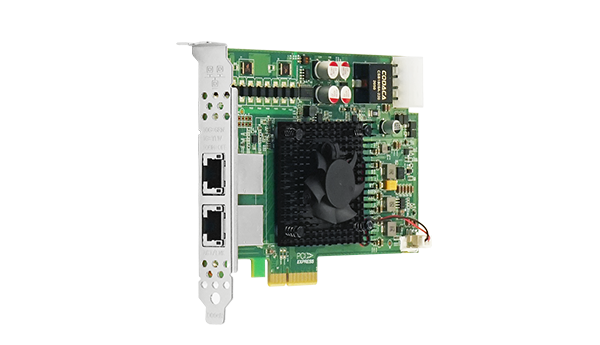

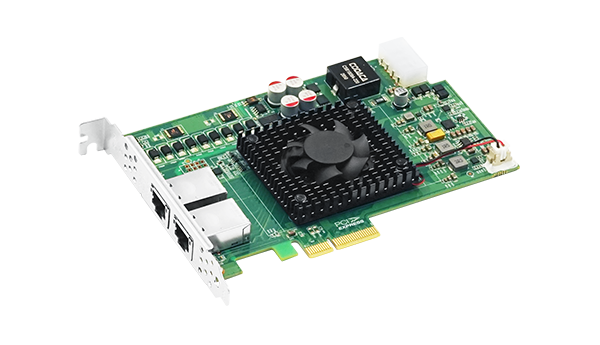

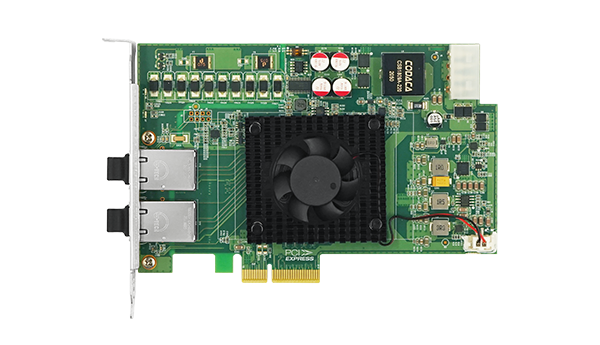

LRES2014PT-POE هي بطاقة اقتناء صور إيثرنت PCIe X4 بمنفذين نحاسيين 10G إيثرنت تم تطويرها بشكل مستقل من قبل شركة شنتشن ليانغ روي للإلكترونيات المحدودة، وتستند إلى نظام تحكم رئيسي من إنتل، وهي متوافقة مع قنوات PCIe X8 وX16 في الوقت نفسه. وتُستخدم البطاقة بشكل رئيسي في خوادم ومعدات الفحص البصري الصناعية، والعملاء في المجال البصري، ومعدات نقل بيانات إيثرنت المتنقلة السريعة، كما يمكن استخدامها أيضًا في الخوادم العادية.
تم تطوير LRES2014PT-PoE باستخدام وحدتي تحكم من إنتل ثنائي المنفذ 10 جيجابت في الثانية إيثرنت MAC+PHY (وحدة التحكم في الوصول إلى الوسائط ومُحَوِّل الواجهة الفيزيائية)، مما يسمح لكلا المنفذين بالعمل في وضع الدوبلكس الكامل عند أعلى سرعة لاتصال إيثرنت 10 جيجابت، لتلبية متطلبات الاتصالات الشبكية عالية الأداء.
تفاصيل تقنية كاملة لتخطيط التكامل والنشر.
| ارتفاع الحاجز | دعامة كاملة الارتفاع |
|---|---|
| استهلاك الطاقة | 8.0 واط |
| PoEطاقة（كحد أقصى） | 30 واط / منفذ |
| مدخل الطاقة（DC） | +12 فولت ~ +24 فولت |
| جهد PoE | 48 فولت |
| أنظمة التشغيل المدعومة | ويندوز 7/8/8.1/10 |
| نوع الحافلة | PCIe v3.0 x4，متوافق مع x8 ، x16 |
|---|---|
| معدل نقل البيانات لكل منفذ | 100/1000/2500/5000/10000 ميغابت في الثانية |
| الموصل | 2*10G RJ45 الموصل |
| مصدر الطاقة | PCIe |
| المتوافقة مع المعايير | معيار IEEE802.3at -2009 PoEمعيار IEEE802.3af -2003 PoEإيثرنت IEEE 802.3an 10GBASE-Tإيثرنت جيجابت IEEE 802.3ab 1000BASE-Tإيثرنت سريع IEEE 802.3u 100BASE-TXIEEE 802.3zIEEE 802.1Q VLANsIEEE 802.3xIEEE 1588IEEE 802.3az - الإيثرنت الموفر للطاقة (EEE) |
| iSCSI | لا |
| WoL | لا |
| إطارات جامبو | نعم |
| DPDK | نعم |
| PXE | لا |
| FCoE | لا |
| PCI-SIG/SR-IOV | Yes |
| درجة حرارة التشغيل | 0℃ إلى 55℃ (32℉إلى 131℉) |
| درجة حرارة التخزين | -40℃إلى 70℃ (-40℉إلى 158℉) |
| رطوبة التخزين | الحد الأقصى: 90% رطوبة نسبية غير مكثفة عند 35℃ |
| الشهادة | FCC، CE، RoHS |
| الحجم (مم ±0.5مم) | 159*120*12 |
| الوزن (غم ±2غم) | * |
| مؤشر LED | PoE، أخضر |
| رقم الجزء (P/N) | الوصف |
|---|---|
| LRES2014PT-POE | بطاقة التقاط إطارات إيثرنت ثنائية المنفذ 10 جيجابت PCIe x4（إنتل شريحة مبني على） |
